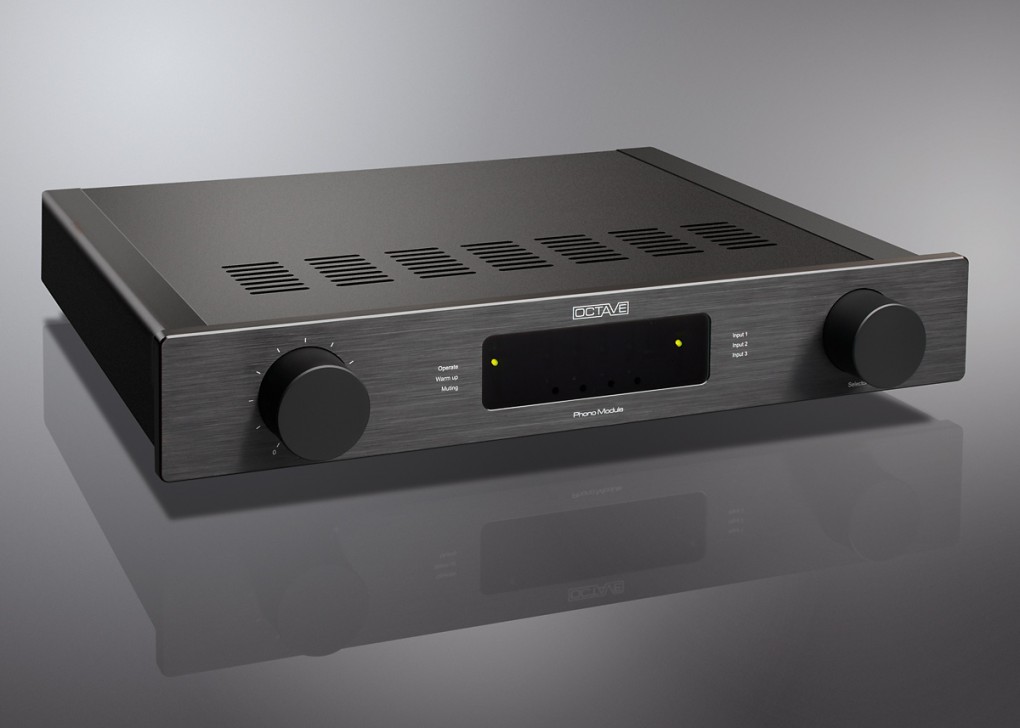

Octave Phono Module
Bazujące na lampach zewnętrzne przedwzmacniacze gramofonowe to jest to, czego poszukują miłośnicy muzyki, preferujący dźwięk czarnego krążka. Współczesne wkładki MC (moving coil), z ich niskim sygnałem wyjściowym, jeśli chcemy utrzymać szumy i zniekształcenia na niskim poziomie, nie mogą być podłączone do klasycznego przedwzmacniacza gramofonowego bez pośrednictwa transformatora dopasowującego. Kiedy Andreas Hofmann zakładał firmę Octave, rozpoczął prace nad przedwzmacniaczem gramofonowym z elektronicznym wejściem MC. Uważał bowiem, że transformatory dopasowujące są bardzo czułe na różnego rodzaju pola magnetyczne i mają ograniczenia w zakresie impedancji obciążenia i wzmocnienia.

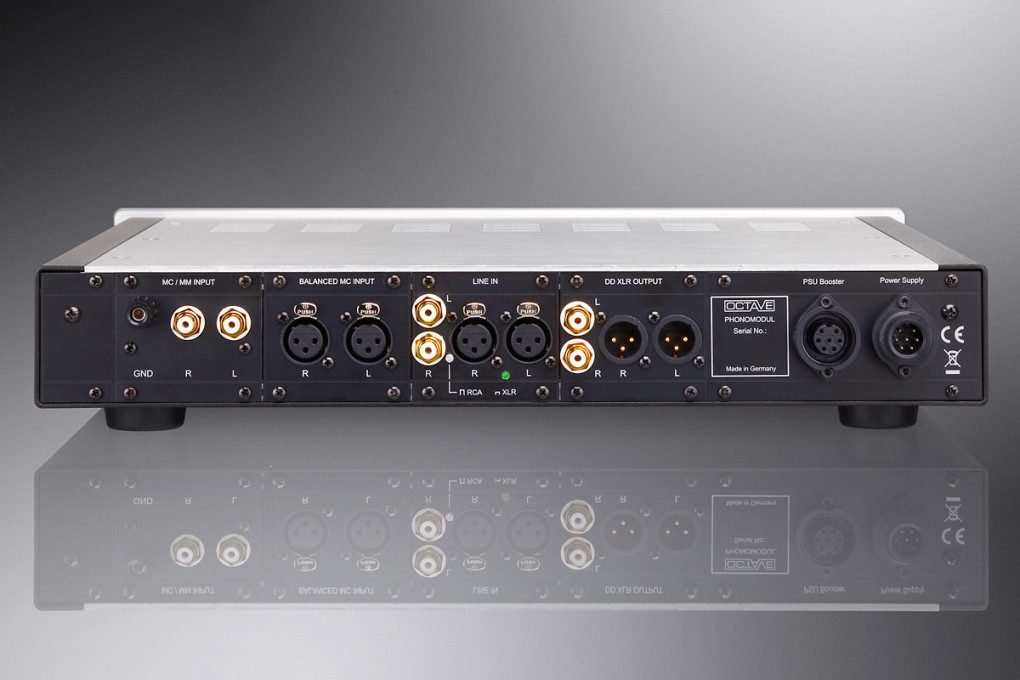

Phono Module jest pełnoprawnym przedwzmacniaczem gramofonowym, w którym można zastosować trzy różne moduły wejściowe i trzy różne moduły wyjściowe. Wszystkie moduły wejściowe mogą być używane jednocześnie.
• Pierwszy z modułów wejściowych to układ RCA MM (moving magnet) z przełączaną impedancją wejściową między 1 kΩ i 47 kΩ.
• Drugi z modułów ma wejścia niezbalansowane RCA i przeznaczony jest dla wkładek MC (moving coil); impedancja obciążenia ustawiana jest między 50 Ω i 1 kΩ ze wzmocnieniem ustawianym w dwóch krokach.
• Trzeci z modułów jest zbalansowany – wejście to gniazda XLR; do dyspozycji mamy ustawienia impedancji i wzmocnienia takie same, jak w wersji niezbalansowanej. Korekcja RIAA prowadzona jest w układzie lampowym bazującym na wysoko cenionym przedwzmacniaczu Octave HP 500 SE. Pracują w niej trzy lampy potrzebne do uzyskania wysokiego wzmocnienia wymaganego przy korekcji RIAA. Ich unikalna konfiguracja z elementami półprzewodnikowymi na wejściu MC i lampach w sekcji RIAA pozwoliła na uzyskanie dźwięku., jaki do tej pory wydawał się niedostępny, ze szczególnym uwzględnieniem czystości spektrum i stosunkiem sygnału do szumu.
Phono Module dopełniają opcjonalne moduły wyjściowe:
• standardowy moduł RCA z dwoma wyjściami – jednym ze stałym sygnałem i drugim z pasywną regulacją siły głosu,
• moduł Direct Drive z dwoma wyjściami RCA, gdzie wyjście regulowane jest buforowane po to, aby osiągnąć niską impedancję wyjściową, dzięki czemu można wysterować końcówkę mocy bez potrzeby stosowania dodatkowego przedwzmacniacza,
• moduł Direct Drive zbalansowany, z wyjściami XLR, z rozbudowanym układem wzmacniającym, w którym połączono lampy z układami scalonymi, tworząc perfekcyjny układ symetryzujący. To regulowane wyjście jest w stanie wysterować bezpośrednio każdą końcówkę mocy, a jeśli trzeba zredukować sygnał tak, aby można było pracować z klasycznym przedwzmacniaczem liniowym. Phono Module korzysta z zewnętrznego układu zasilającego.
Bazujące na lampach zewnętrzne przedwzmacniacze gramofonowe to jest to, czego poszukują miłośnicy muzyki, preferujący dźwięk czarnego krążka. Współczesne wkładki MC (moving coil), z ich niskim sygnałem wyjściowym, jeśli chcemy utrzymać szumy i zniekształcenia na niskim poziomie, nie mogą być podłączone do klasycznego przedwzmacniacza gramofonowego bez pośrednictwa transformatora dopasowującego. Kiedy Andreas Hofmann zakładał firmę Octave, rozpoczął prace nad przedwzmacniaczem gramofonowym z elektronicznym wejściem MC. Uważał bowiem, że transformatory dopasowujące są bardzo czułe na różnego rodzaju pola magnetyczne i mają ograniczenia w zakresie impedancji obciążenia i wzmocnienia.
Phono Module jest pełnoprawnym przedwzmacniaczem gramofonowym, w którym można zastosować trzy różne moduły wejściowe i trzy różne moduły wyjściowe. Wszystkie moduły wejściowe mogą być używane jednocześnie.
• Pierwszy z modułów wejściowych to układ RCA MM (moving magnet) z przełączaną impedancją wejściową między 1 kΩ i 47 kΩ.
• Drugi z modułów ma wejścia niezbalansowane RCA i przeznaczony jest dla wkładek MC (moving coil); impedancja obciążenia ustawiana jest między 50 Ω i 1 kΩ ze wzmocnieniem ustawianym w dwóch krokach.
• Trzeci z modułów jest zbalansowany – wejście to gniazda XLR; do dyspozycji mamy ustawienia impedancji i wzmocnienia takie same, jak w wersji niezbalansowanej. Korekcja RIAA prowadzona jest w układzie lampowym bazującym na wysoko cenionym przedwzmacniaczu Octave HP 500 SE. Pracują w niej trzy lampy potrzebne do uzyskania wysokiego wzmocnienia wymaganego przy korekcji RIAA. Ich unikalna konfiguracja z elementami półprzewodnikowymi na wejściu MC i lampach w sekcji RIAA pozwoliła na uzyskanie dźwięku., jaki do tej pory wydawał się niedostępny, ze szczególnym uwzględnieniem czystości spektrum i stosunkiem sygnału do szumu.
Phono Module dopełniają opcjonalne moduły wyjściowe:
• standardowy moduł RCA z dwoma wyjściami – jednym ze stałym sygnałem i drugim z pasywną regulacją siły głosu,
• moduł Direct Drive z dwoma wyjściami RCA, gdzie wyjście regulowane jest buforowane po to, aby osiągnąć niską impedancję wyjściową, dzięki czemu można wysterować końcówkę mocy bez potrzeby stosowania dodatkowego przedwzmacniacza,
• moduł Direct Drive zbalansowany, z wyjściami XLR, z rozbudowanym układem wzmacniającym, w którym połączono lampy z układami scalonymi, tworząc perfekcyjny układ symetryzujący. To regulowane wyjście jest w stanie wysterować bezpośrednio każdą końcówkę mocy, a jeśli trzeba zredukować sygnał tak, aby można było pracować z klasycznym przedwzmacniaczem liniowym. Phono Module korzysta z zewnętrznego układu zasilającego.
Dane techniczne:
Standardowe wyjście regulowane
Stosunek sygnału do szumu: - 100 dB
Impedancja wyjściowa: 240 Ω (RCA)
Max. napięcie wyjściowe: 7 V RMS
Zniekształcenia: < 0,01%
Wzmocnienie: 0 dB
Aktywne wyjście regulowane
Stosunek sygnału do szumu: - 100 dB
Impedancja wyjściowa: 240 Ω (RCA, XLR)
Max. napięcie wyjściowe: 7 V RMS
Zniekształcenia: < 0,01%
Wzmocnienie (Low/High): 0/15 dB
Sekcja RIAA
Wzmocnienie MM, wyjście stałe: 38 dB
Wzmocnienie MC, wyjście stałe Low/High: 58/68 dB
Sekcja MC
Impedancja wejściowa: 50 Ω – 1 kΩ
Stosunek sygnału do szumu (RCA): -69 dB/- 75 dB
Stosunek sygnału do szumu (XLR): -72 dB/- 78 dB
Punkt odcięcia: 20 Hz/-3 dB
Sekcja MM
Impedancja wejściowa: 1 + 47 kΩ
Stosunek sygnału do szumu (RCA): - 77 dB
Punkt odcięcia: 20 Hz/-3 dB
Generalne
Pobór mocy: 25-35 W
Waga przedwzmacniacza: 9-12,5 kg
Waga zasilacza: 4 kg
Wymiary: 437 x 80 x 390 mm (W x H x D)
Wymiary zasilacza: 100 x 77 x 230 mm (W x H x D)
Urządzenia marki Octave objęte są 24 miesięczną gwarancją.
